Simulación de aplicación FV:
Conectado a red
Bombeo de agua
Expanda este panel para cargar/guardar un fichero o perfil
Aquí puede guardar sus parámetros de entrada para repetir la misma simulación más adelante, o bien cargar los parámetros de entrada desde una simulación previamente guardad.Además hay disponibles algunos perfiles que puede cargar.
o bien
Madrid - Bombeo-balsa- Seguidor1H
Moura - Bombeo contra balsa - Seguidor1H
Villena - Bombeo contra balsa - Seguidor1H
Incluir, en su caso, las series sintéticas
Carga de datos correcta del perfil Madrid-Bombeo_balsa-Seguidor1H.
Lugar
Meteo
Módulos FV
Generador FV
Convertidores
Cableado
Bombeo
Opciones
Tiempo
Simulación
Informe
Datos geográficos
Nombre del proyecto:
Ubicación:
Latitud local ( grado ):
Longitud local ( grado ):
Altitud local (m):
Irradiación y temperatura ambiente
Espere, por favor...
Selección de tipo de datos meteorológicos
Tipo de datos meteorológicos:
Seleccione un tipo de datos meteorológicos:
Promedio mensual de la irradiación diaria
Año meteorológico típico (TMY)
Modelo de cielo:
Seleccione un modelo de cielo:
Día promedio
Generación sintética de series diarias KTd
Generación sintética de series diarias KTd y horarias Kth --recomendado--
Valores diarios (media mensual)
Series sintéticas a partir de los valores medios mensuales
AMT (TMY)
PVGIS CMS AF (Europa,África, partes de América del Sur), período 2007-16, resolución espacial 1,5 minutos-arco, datos horarios y diarios (media mensual)
PVGIS SARAH (Europa,África, y Asia), período 2005-16, resolución espacial 3 minutos-arco, datos horarios y diarios (media mensual)
NREL NSRDB (Norte y Sur América desde 60ºN a 20ºS), período 2015-15, resolución espacial 2,4 minutos-arco, datos horarios y diarios (media mensual)
Mes
Temperatura máxima diaria [
o
C]
Temperatura mínima diaria [
o
C]
Enero
Febrero
Marzo
Abril
May
Junio
Julio
Agosto
Septiembre
Octubre
Noviembre
Diciembre
Mes
Irradiación media diaria [Wh/m
2
]
Irradiación difusa/global [ratio]
Enero
Febrero
Marzo
Abril
May
Junio
Julio
Agosto
Septiembre
Octubre
Noviembre
Diciembre
Series sintéticas horarias a partir de los datos diarios (media mensual)
Año Meteorológico Típico AMT (TMY), series horarias
PVGIS CMS AF (Europa,África, partes de América del Sur), período 2007-16, resolución espacial 1,5 minutos-arco, datos horarios y diarios (media mensual)
PVGIS SARAH (Europa,África, y Asia), período 2005-16, resolución espacial 3 minutos-arco, datos horarios y diarios (media mensual)
NREL NSRDB (Norte y Sur América desde 60ºN a 20ºS), período 2015-15, resolución espacial 2,4 minutos-arco, datos horarios y diarios (media mensual)
PVGIS-ERA5 (Europa, latitudes más al norte), período 2010-16, no datos satelitales: basados en reanálisis ECMWF 0,28º lat/lon, solo datos horarios
PVGIS-COSMO (Europa, latitudes más al norte), período 2005-15, no datos satelitales: reanálisis COSMO-REA 3' lat/lon, solo datos horarios
Módulos FV
Material de la célula:

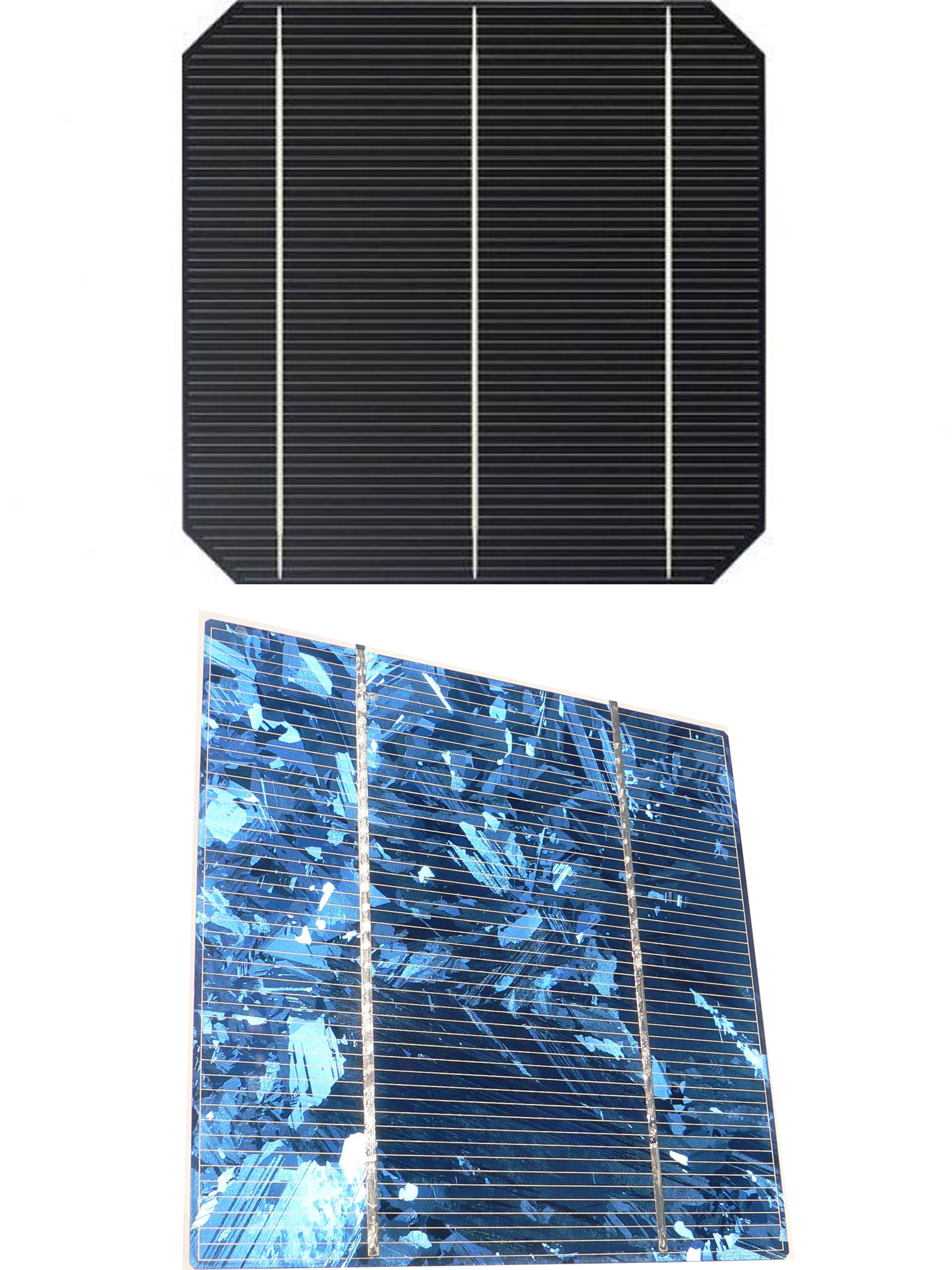

Si-c
Capas delgadas --en construcción--
Modelo de potencia del módulo:
Efecto solo de la temperatura
Efectos de la temperatura y la irradiancia --en construcción--
Coeficiente de variación de la potencia del módulo con la temperatura (%/
o
C)
Temperatura nominal de operación de la celda - NOCT (
o
C)
Factor de bifacialidad (Pposterior/Pfrontal) [%]
Generador FV
Espere, por favor...
Parámetros del sistema:
Potencia nominal total del sistema [kWp]:
Potencia nominal conectada a un inversor [kWp]:
Potencia nominal conectada a un transformador [kWp]:
Potencia real vs potencia nominal:
Diodos de bypass - horizontal (NBGH):
Diodos de bypass - vertical (NBGV):
Seleccione estructura:
Seleccione un tipo de estructura:
Estructura estática sobre suelo o tejado
Estructura estática sobre fachada (Façade)
Estructura estática sobre suelo Este-Oeste (estructura Delta)
Seguidor de un eje horizontal en la dirección N-S
Seguidor de un eje azimutal
Seguidor de dos ejes (primario vertical/secundario horizontal)
Seguidor de dos ejes (primario vertical/secundario horizontal) persiana veneciana
Seguidor de dos ejes (primario vertical/secundario perpendicular)
Geometría del generador fotovoltaico:
Inclinación del tejado β
R
[°]
Orientación del tejado [°]
Inclinación del generador β
G
[°]
Orientación del generador [°]
Altura del generador (su punto central) H
Ratio de separación entre estructuras N-S (LNS)
Ratio de anchura del generador fotovoltaico (AEO)
Ratio de desviación de la estructura trasera (DEO)
Geometría del generador fotovoltaico:
Inclinación del generador β
G
[°]:
Orientación del Façade [°]:
Inclinación del Façade β
F
[°]:
Ratio de separación entre módulos, dirección cénit-nadir (LCN)
Ratio de anchura del generador fotovoltaico (AEO)
Ratio de desviación de la estructura trasera (DEO)
Geometría del generador fotovoltaico:
Ratio de separación entre seguidores en dirección E-O (LEO):
Ángulo máximo de rotación (0
MAX
)[°]:
Orientación del eje [°]:
Inclinación del eje β
AXIS
[°]:
Altura del eje H
Ratio de separación entre filas de seguidores en dirección N-S (LNS):
Inclinación del módulo β
G
:
Opción de retroseguimiento - horizontal:
No
Sí
Geometría del generador fotovoltaico:
Inclinación del rack (β
G
):
Ratio de separación entre seguidores en dirección E-O (LEO):
Ratio de separación entre filas de seguidores en dirección N-S (LNS) (ratio):
Relación altura-anchura del seguidor (ALARG):
Opción de retroseguimiento - horizontal:
No
Sí
Geometría del generador fotovoltaico:
Límite del ángulo de rotación azimutal [°]:
Inclinación máxima [°]:
Ratio de separación entre seguidores en dirección E-O (LEO):
Ratio de separación entre filas de seguidores en dirección N-S (LNS)):
Relación altura-anchura del seguidor (ALARG):
Opción de retroseguimiento - vertical:
No
Sí
Opción de retroseguimiento - horizontal:
No
Sí
Geometría del generador fotovoltaico:
Inclinación del rack (°):
Separación entre seguidores en dirección E-O (LEO):
Seperación entre filas de seguidores en dirección N-S (LNS):
Relación altura-anchura del seguidor (ALARG):
Opción de retroseguimiento - vertical:
No
Sí
Opción de retroseguimiento - horizontal:
No
Sí
Separación entre filas en el rack (LNS_rack):
Ratio altura-anchura de una fila del rack (ALARGF):
Número de filas por seguidor (NF):
Número de bloques por fila - vertical (NBFV):
Separación entre seguidores en dirección E-O (LEO):
Seperación entre filas de seguidores en dirección N-S (LNS):
Relación altura-anchura del seguidor (ALARG):
Ángulo máximo de rotación (°):
Inclinación del eje (°):
Inclinación máxima (°):
Opción de retroseguimiento - vertical:
No
Sí
Opción de retroseguimiento - horizontal:
No
Sí
Límite del ángulo de rotación azimutal [°]:
Inclinación máxima [°]:
Separación entre seguidores en dirección E-O (LEO):
Seperación entre filas de seguidores en dirección N-S (LNS):
Relación altura-anchura del seguidor (ALARG):
Superficie A (Oeste)
Inclinación del generador β [°]:
Ratio de separación entre estructuras en dirección O-E:
Ratio de anchura del generador fotovoltaico (AEO):
Total west nominal power:
Superficie B (Este)
Inclinación del generador β [°]:
Convertidores
Espere, por favor...
Parámetros del inversor
Parámetros del inversor:
Potencia nominal [kW]
:
Potencia máxima (kW):
Consumos de equipos auxiliares (kW):
Curva de eficiencia de potencia:
Seleccione un método:
Introduzca k0, k1, k2
Introduzca puntos de la curva del inversor
Buscar inversores
Rellene los parámetros técnicos del inversor/variador, o bien busque un variador adecuado al punto de trabajo (fabricante OMRON) para copiar sus parámetros técnicosa:
Inversor
Puntos de su curva de eficiencia:
Cableado
Cableado:
Pérdidas en el cableado DC entre el generador FV y el inversor (%):
Pérdidas en el cableado AC entre el inversor y el transformador de MT (%):
Pérdidas en el cableado AC entre los transformadores de MT y AT (%):
Pérdidas en el cableado AC entre el transformador AT y el PPC (%):
Bombeo
Espere, por favor...
Tipo de sistema FV:
Autónomo
Tipo de bombeo:
Directo
Piscina
System
System:
Hestática + Hpiscina [m]:
Hfricción + drawdown [m]:
Flujo de diseño [m3/h]:
Primer mes de riego:
Enero
Febrero
Marzo
Abril
May
Junio
Julio
Agosto
Septiembre
Octubre
Noviembre
Diciembre
Último mes de riego:
Enero
Febrero
Marzo
Abril
May
Junio
Julio
Agosto
Septiembre
Octubre
Noviembre
Diciembre
Líquido bombeado:
Densidad del líquido [Kg/m3]:
Search suitable pumps
Rellene los parámetros de la bomba y el motor, o bien busque una bomba adecuada del fabricante Caprari y copie sus parámetros técnicos:
Tipo de bomba:
Sumergible
Superficie
Pump
Bomba:
Modelo:
Curva de la bomba
Q [m3/h]:
H [m]
Curva de potencia en el eje
Q [m3/h]:
P2 [kW]
Motor
Motor de la bomba:
Modelo:
Potencia nominal en el eje de la bomba [kW]:
Velocidad nominal utilizada para los parámetros de la bomba [rpm]:
Velocidad mínimia, relativa a la velocidad norminal, para suficiente refrigeración [%]:
Máxima velocidad, relativa a la velocidad nominal:
Frecuencia principal (Hz):
Voltaje nominal:
Curva de eficiencia de potencia del motor
P2 [kW]
Efficiency [%]
Opciones
Tipo de análisis:
Análisis anual
Colocación (inclinación) óptima:
No
Impacto de la suciedad (%):
Respuesta espectral:
No
Sí
Modelo de irradiación difusa:
Anisotrópico (Perez) --recomendado--
Anisotrópico (Hay)
Isotrópico
Porcentaje de radiación difusa mensual:
Base de datos
Page
Collares-Pereira
Erbs --recomendado--
Macagnan
Correlación diaria de irradiación difusa (KDd-KTd):
Erbs
Base de datos
Collares-Rabi
Macagnan
de Miguel
Correlación horaria de irradiación difusa:
BRL --recomendado--
Erbs
Orgill-Hollands
de Miguel
Modelo de sombreado:
Martinez
Irradiancia umbral (W/m2):
Reflectividad del suelo:
Ene
Feb
Mar
Abr
May
Jun
Jul
Ago
Sep
Oct
Nov
Dic
Simular bifacialidad:
Sí
No
Rendimientos relativos a kWp:
Sí
No
Obtener resultados detallados:
Sí
No
Parámetros temporales
Días que se simulan:
Año completo (1 a 365)
Intervalo (paso) de simulación (minutos):
Referencia horaria:
Hora solar
Informe
Resultados de la simulación
Espere, por favor...
1-Simulación o N-Simulaciones combinadas en una
¡Simular!
Una simulación simple
N-Simular: combinar varias -o todas- las bombas adecuadas del fabricante Caprari
N-Simular: modificar un parámetro de entrada (de un valor a otro, incrementando la cantidad que se indique
Aquí encontrará sus resultados de simulación, cuando pulse el botón Simular
